HT7712/7713 4.5V~18V输入，2.5A/3A同步降压变换器

添加时间：2023-10-09

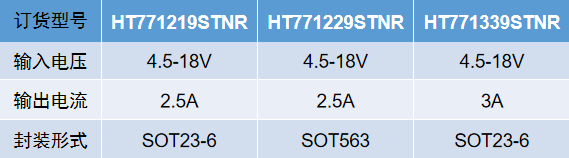

NO.1 产品概况

HT7712/3xx是通用18V 2A/3A降压DCDC。

HT771219：

SOT23-6 ，电流能力2.5A。

HT771229：

SOT563 ，电流能力为2.5A。

HT771339（新增）：

SOT23-6 ，电流能力3A。

NO.2 应用

・12V电源轨・电视

・嵌入式系统・家庭网络终端

・电表・机顶盒

・监控・数字信号调制解调器

NO.3 引脚图

HT771219 (SOT23-6) Top View

HT771229 (SOT563) Top View

HT771339 (SOT23-6) Top View

NO.4 特点

・2A降压，内置100mΩ和60mΩ功率管（HT7712)・3A降压，内置95mΩ和55mΩ功率管（HT7713)・于快速瞬态响应，外部元器件少・输入电压范围：4.5V~18V・输出电压范围：0.6V~9V・脉冲跳跃模式使得轻载下高效率・850kHz开关频率(HT7712)；500kHz (HT7713)・关断电流<=2uA (典型值)・软起动，输出预先有电压时有启动延迟・逐周期过流检测限制・打嗝模式过流关断・欠压保护、过热关断保护，不锁定可自动恢复・具有使能pin・无铅封装，SOT563, SOT23-6

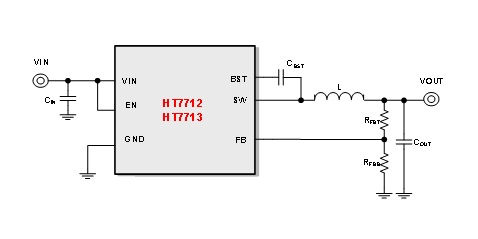

NO.5 应用图与曲线

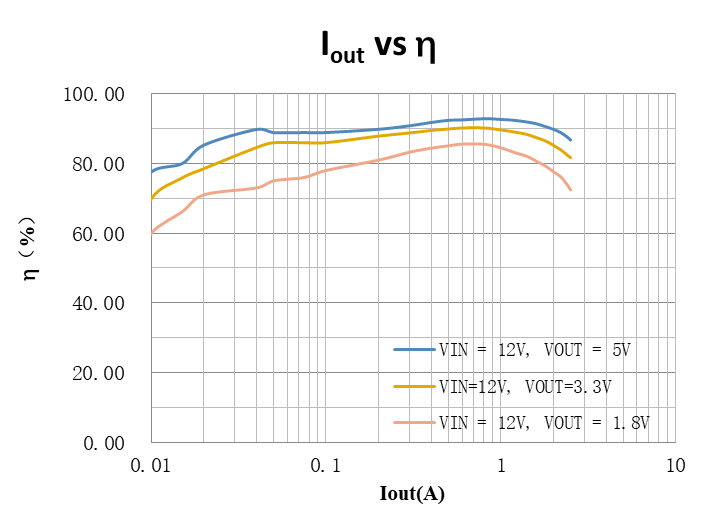

HT771219

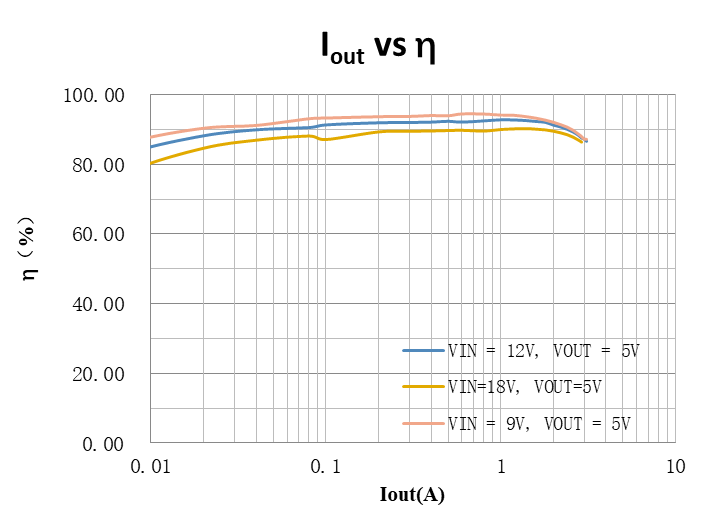

HT771339
